Pompy beczkowe

W procesach, w których liczy się sprawne opróżnianie beczek i kontenerów IBC, czyli paletopojemników, pompa beczkowa pozwala przenosić medium bez budowy stałej instalacji. Dla działów utrzymania ruchu, zaopatrzenia, biur projektowych i producentów maszyn oznacza to mobilne stanowisko przeładunkowe, łatwiejszy serwis oraz wybór materiału do konkretnej cieczy. Rozwiązanie sprawdza się szczególnie w przemyśle chemicznym, spożywczym i kosmetycznym.

beczkowa

Jak pracuje układ pompy beczkowej

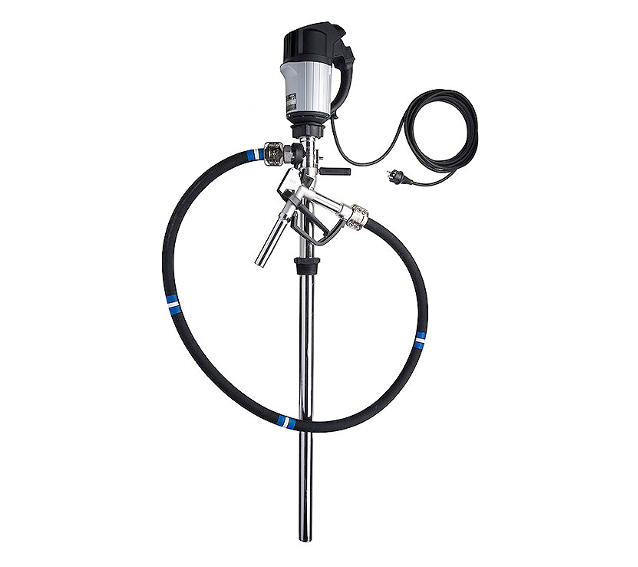

W typowej konfiguracji pompa beczkowa wykorzystuje silnik elektryczny lub pneumatyczny, który napędza wał umieszczony w rurze pompowej zanurzonej w medium. Na końcu układu pracuje wirnik albo element śrubowy, który tłoczy ciecz do węża tłocznego i punktu odbioru. Taka budowa ułatwia dopasowanie długości rury do wysokości zbiornika, zwykle w zakresie od 700 do 2000 mm. Akcesoria, takie jak przepływomierz i pistolet nalewczy, poprawiają kontrolę ilości medium oraz dokładność nalewania.

Parametry, które przesądzają o doborze

O wyborze pompy beczkowej do danego procesu decydują parametry, a nie sama nazwa urządzenia. Kluczowa jest zgodność z medium. Dobrany model musi odpowiadać lepkości medium, wymaganej wydajności tłoczenia, maksymalnej wysokości podnoszenia, temperaturze pracy oraz głębokości zanurzenia, od której zależy skuteczne opróżnienie beczki lub paletopojemnika.

Parametr

Zakres roboczy

Efekt w procesie

Wydajność tłoczenia

do 205 l/min albo 225 l/min, zależnie od typu

krótszy czas opróżniania beczek i IBC

Maksymalna wysokość podnoszenia i ciśnienie

do 21 m słupa cieczy albo ciśnienie do 8 bar

stabilny transport do punktu odbioru

Lepkość medium

do 1100 mPas w wersji wirnikowej i do 120 000 mPas w ślimakowej

dobór do cieczy rzadkich i gęstych

Długość rury i głębokość zanurzenia

700-2000 mm albo 1000-1200 mm

pełniejsze opróżnienie zbiornika

Temperatura pracy

do 120 °C albo 140 °C

bezpieczna praca z mediami podgrzanymi

Wirnikowa, ślimakowa i pionowa śrubowa

Wersja wirnikowa sprawdza się przy cieczach czystych i zabrudzonych, rzadkich oraz lekko lepkich, także agresywnych chemicznie. Brak potrzeby smarowania rury pompowej zmniejsza ryzyko zanieczyszczenia medium, co ma znaczenie w przemyśle spożywczym i chemicznym. Wersja ślimakowa zapewnia łagodny, jednostajny przepływ i może pracować przy lepkości do 120 000 mPas, dlatego sprawdza się tam, gdzie pompa beczkowa do cieczy o wysokiej lepkości musi utrzymać stabilne tłoczenie. Pionowe pompy śrubowe dobiera się wtedy, gdy proces wymaga pionowej konstrukcji i śrubowego sposobu tłoczenia.

Materiały, napęd i bezpieczeństwo pracy

W środowisku przemysłowym o trwałości pompy beczkowej decyduje materiał wykonania, dopasowany do medium i warunków pracy. Rury pompowe oraz elementy robocze wykonuje się z PP, PVDF, aluminium, stali AISI 316 oraz Hastelloy C, czyli materiałów dobieranych pod kątem odporności chemicznej. Dzięki temu układ można stosować do pracy z kwasem solnym, kwasem siarkowym, kwasem fosforowym, ługiem sodowym czy chlorkiem amonu. Przy tak agresywnych mediach sprawdzają się pompy i urządzenia dla przemysłu chemicznego dobierane pod kątem odporności materiałowej, szczelności i bezpieczeństwa pracy. Wybór obejmuje także uszczelnienie mechaniczne albo wersję bezuszczelnieniową, jeśli proces wymaga ograniczenia liczby miejsc narażonych na zużycie.

W strefach zagrożonych wybuchem stosuje się pneumatyczną albo elektryczną pompę beczkową w wykonaniu ATEX, czyli przeciwwybuchowym, przeznaczoną do pracy z cieczami łatwopalnymi. Takie rozwiązanie zwiększa bezpieczeństwo procesu i ułatwia spełnienie wymagań zakładu. W przypadku medium żrącego, gorącego albo łatwopalnego prosimy o przesłanie parametrów przez formularz kontaktowy, a dobierzemy materiał rury, napęd i rodzaj uszczelnienia do konkretnego zbiornika.

Dlaczego zakłady wybierają pompy beczkowe

W codziennej eksploatacji o przydatności pompy beczkowej decyduje nie tylko sprawne przepompowywanie medium, lecz także czas obsługi i przewidywalność pracy. Niska masa, mobilność oraz prosta konserwacja dobrze wpisują się w potrzeby utrzymania ruchu i wyposażenie stanowisk dozowania. Jeśli proces wymaga nie tylko przeładunku z beczki, ale też bardzo precyzyjnego podawania medium, warto zastosować pompy dozujące z odpowiednio dobranym systemem sterowania. Modułowa budowa ułatwia czyszczenie i skraca postoje serwisowe:

  • mobilność urządzenia pozwalająca obsługiwać kilka zbiorników jednym zestawem
  • dobór materiału rury pompowej zwiększający odporność chemiczną i wydłużający żywotność
  • dobór napędu pneumatycznego lub elektrycznego ułatwiający dostosowanie do warunków zakładu
  • prosta konserwacja obniżająca koszty eksploatacji i wspierająca ciągłość produkcji
  • możliwość pracy z medium o temperaturze do 140 °C, poszerzająca zakres zastosowań procesowych

Dla działów zaopatrzenia, utrzymania ruchu i producentów maszyn przygotowujemy dobór urządzenia wraz ze wsparciem serwisowym po sprzedaży. Aby otrzymać właściwy wariant, prosimy o przekazanie informacji o lepkości medium, temperaturze, wymaganej wydajności oraz typie pojemnika.

Najważniejsze informacje o pompach beczkowych

Pompy beczkowe usprawniają opróżnianie beczek i kontenerów IBC bez budowy stałej instalacji, skracają czas przeładunku i zwiększają mobilność stanowiska pracy. O skutecznym wyborze decydują parametry medium i procesu: lepkość, wydajność, wysokość podnoszenia, temperatura pracy oraz głębokość zanurzenia. Wersje wirnikowe sprawdzają się przy cieczach rzadkich i lekko lepkich, a ślimakowe zapewniają stabilne tłoczenie bardzo gęstych mediów. Trwałość i bezpieczeństwo zwiększają właściwie dobrane materiały, takie jak PP, PVDF, stal AISI 316 czy Hastelloy C, oraz napęd elektryczny lub pneumatyczny, także w wykonaniu ATEX do cieczy łatwopalnych. Zakłady wybierają pompy beczkowe ze względu na prostą konserwację, odporność chemiczną, obsługę wielu zbiorników jednym zestawem i możliwość pracy z mediami do 140 °C.

FAQ

Jak dobrać pompę do lepkości i wydajności medium?

Dobór opiera się na lepkości, wydajności, wysokości podnoszenia, temperaturze i głębokości zanurzenia. Wirnikowe do ok. 1 100 mPas, ślimakowe do 120 000 mPas; rury 700–2000 mm.

Czy pompa beczkowa nadaje się do pracy z cieczami łatwopalnymi?

Tak. Istnieją wersje ATEX — pneumatyczne i elektryczne — przeznaczone do stref zagrożenia wybuchem, zwiększające bezpieczeństwo procesu i ułatwiające spełnienie wymagań zakładu.

Jakie materiały rury wybrać dla agresywnych chemicznie mediów?

Stosuje się PP, PVDF, aluminium, stal AISI 316 i Hastelloy C; wybór zależy od odporności chemicznej, temperatury pracy oraz potrzebnego typu uszczelnienia (mechaniczne lub bezuszczelnieniowe).
