Pompy hermetyczne

Pompy hermetyczne dobieramy dla zakładów, które oczekują bezwyciekowego transportu medium i stabilnej pracy instalacji. Hermetycznie zamknięty zespół pompy i silnika eliminuje klasyczne uszczelnienie wału, a tym samym ogranicza ryzyko emisji cieczy do otoczenia. Dla utrzymania ruchu oznacza to większe bezpieczeństwo procesu i mniejsze ryzyko emisji do otoczenia. Dla działu zaopatrzenia jest to z kolei rozwiązanie do zastosowań chemicznych, petrochemicznych i spożywczych.

Pompa hermetyczna sprawdza się tam, gdzie medium jest agresywne, toksyczne, łatwopalne albo tłoczone przy podwyższonej temperaturze i ciśnieniu. Dobór wykonania opiera się na parametrach procesu, wymaganej normie i sposobie montażu w konkretnej linii.

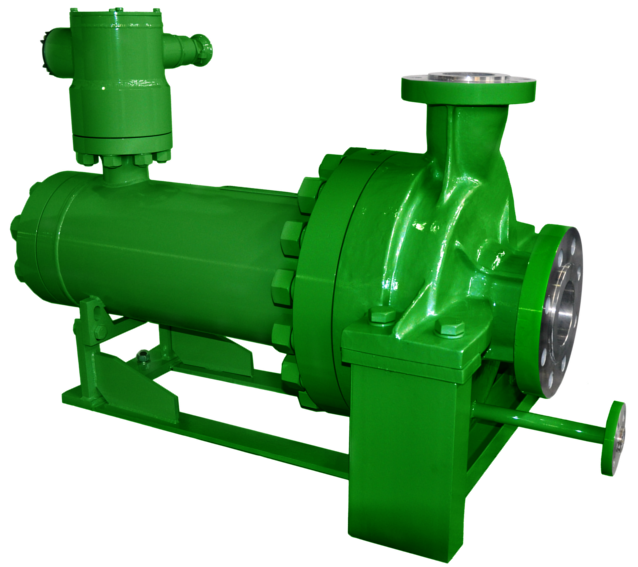

hermag CR

Na czym polega szczelność układu?

Pompa hermetyczna ma bezuszczelnieniową konstrukcję, w której pompa i silnik tworzą zamknięty układ. Brak klasycznego uszczelnienia wału eliminuje element najbardziej narażony na rozszczelnienie. Konstrukcja puszkowa izoluje medium od otoczenia i ogranicza kontakt cieczy z częścią elektryczną silnika.

Różnica względem pomp z uszczelnieniem mechanicznym

W standardowej pompie z uszczelnieniem mechanicznym szczelność zależy od stanu uszczelnienia wału. W pompie hermetycznej rotor silnika pracuje w medium, które uczestniczy w chłodzeniu układu. W grupie pomp bezwyciekowych spotyka się także pompy magnetyczne, w których moment obrotowy przenosi sprzęgło magnetyczne bez fizycznego połączenia wałów.

Cecha konstrukcyjna

Efekt w eksploatacji

Hermetycznie zamknięty silnik i korpus

Ograniczenie wycieku medium do otoczenia

Brak uszczelnienia wału

Mniejsze ryzyko rozszczelnienia i mniej punktów krytycznych

Cicha praca i małe wibracje

Stabilniejsza praca układu i mniejsze obciążenie armatury

Kompaktowa budowa

Łatwiejszy montaż w istniejącej przestrzeni technologicznej

Dobór wykonania do medium i warunków procesu

Dobór pompy hermetycznej zaczyna się od medium, temperatury, ciśnienia oraz obecności zanieczyszczeń. Równie ważne są wymagania procesu dotyczące wysokości podnoszenia, zdolności zasysania i utrzymania temperatury medium. Na tej podstawie wybiera się konstrukcję zgodną z zastosowaniem, a nie odwrotnie.

W praktyce stosuje się wykonania:

  • wykonanie standardowe do typowych układów procesowych
  • wykonanie z dodatkowym wirnikiem wewnętrznym przy określonej cyrkulacji medium
  • wykonanie z cyrkulacją zwrotną dla stabilniejszego chłodzenia
  • wykonanie do wysokich temperatur, także z ceramiczną izolacją silnika
  • wykonanie z płaszczem grzewczym do utrzymania parametrów termicznych
  • wykonanie wielostopniowe przy wyższym ciśnieniu tłoczenia
  • wykonanie samossące do pracy ze zbiornika położonego niżej
  • wykonanie do cieczy zanieczyszczonych, które ogranicza ryzyko przedostania się cząstek do silnika

Jeżeli medium ma dużą lepkość lub zawiera cząstki stałe, problem przetłaczania trudnych cieczy można rozwiązać, stosując pompy membranowe pneumatyczne, które są przystosowane do pracy z mediami bardziej wymagającymi eksploatacyjnie.

Jeżeli planują Państwo dobór do konkretnego związku chemicznego lub mieszaniny procesowej, prosimy o przekazanie parametrów medium i warunków pracy instalacji.

Montaż, normy i cechy jakościowe w praktyce

Pompy hermetyczne pracują poprawnie wtedy, gdy właściwy dobór idzie w parze z prawidłowym montażem. Znaczenie mają sztywna podstawa, brak naprężeń od rurociągu, czystość układu oraz warunki chłodzenia silnika. W wersjach niesamossących trzeba zapewnić pełne zalanie przed rozruchem.

W zastosowaniach o podwyższonych wymaganiach technicznych stosuje się wykonania zgodne z ISO 2858 lub API 685, co ułatwia dopasowanie do wymagań chemii i petrochemii. W takich projektach warto uwzględnić także pompy i rozwiązania dla przemysłu petrochemicznego, dobierane do agresywnych, toksycznych i łatwopalnych mediów. Istotne znaczenie mają też trwała konstrukcja, małe wibracje, cicha praca i możliwość długiej eksploatacji bez typowych przecieków z obszaru wału. Zapraszamy do kontaktu w sprawie doboru pomp hermetycznych do instalacji procesowych.

Najważniejsze informacje o pompach hermetycznych

Pompy hermetyczne zapewniają bezwyciekowy transport medium, ponieważ zamknięty zespół pompy i silnika eliminuje klasyczne uszczelnienie wału oraz ogranicza emisję cieczy do otoczenia. Sprawdzają się w instalacjach chemicznych i petrochemicznych , zwłaszcza przy cieczach agresywnych, toksycznych i łatwopalnych oraz w warunkach podwyższonej temperatury i ciśnienia. Dobór pompy hermetycznej powinien uwzględniać medium, temperaturę, ciśnienie, zanieczyszczenia oraz wymagania procesu, aby dopasować wykonanie do rzeczywistych warunków pracy. Należy również zapewnić prawidłowy montaż i zgodność z normami, takimi jak ISO 2858 lub API 685, aby utrzymać szczelność układu, cichą pracę i długą eksploatację.

FAQ

Jak dobierać wykonanie oraz jakie normy i zasady montażu są ważne?

Dobór wg medium, temperatury, ciśnienia i zanieczyszczeń; dostępne wykonania: cyrkulacyjne, z płaszczem grzewczym, wielostopniowe czy samossące. Montaż: sztywna podstawa, brak naprężeń, zalanie; normy ISO 2858 i API 685.

Czym różni się szczelność pompy hermetycznej od standardowej?

W pompie hermetycznej brak klasycznego uszczelnienia wału: silnik i korpus tworzą zamknięty układ, wirnik pracuje w medium i je chłodzi. Alternatywą są pompy magnetyczne przenoszące moment bez połączenia wałów.

Jakie media wymagają pomp hermetycznych?

Media agresywne, toksyczne, żrące, łatwopalne oraz rozpuszczalniki czy tłoczone przy podwyższonej temperaturze i ciśnieniu — wtedy zalecana jest konstrukcja bezwyciekowa.
