Pompy zębate o zazębieniu wewnętrznym

W pompach zębatych o zazębieniu wewnętrznym przepływ jest generowany przez dwie zębatki (rotor i zębnik) oddzielone od siebie półksiężycem.

Podczas, gdy zębatki obracają się, ciecz zostaje zassana w przestrzeń utworzoną między zębatkami, a półksiężycem. Gdy zębatki się zazębią, ciecz jest wypychana z pompy. Umiejscowienie jednego koła zębatego w drugim powoduje zmniejszenie wymiarów pompy w stosunku do pomp o zazębieniu zewnętrznym.

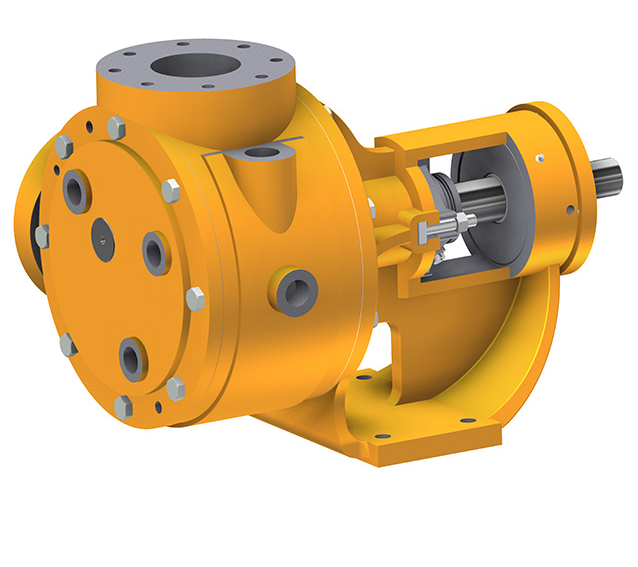

zeilfelderZI

Zalety i korzyści

  • Łagodne i jednostajne przetłaczanie
  • Brak pulsacji
  • Możliwość pracy w dwóch kierunkach
  • Dostępny płaszcz grzewczy praz zawór ciśnieniowy na pokrywie
  • Opcjonalnie napęd magnetyczny



Parametry pracy

  • Wydajność: do 250 m3/h
  • Ciśnienie tłoczenia: do 14 barów
  • Lepkość: do 55 000 mPas
  • Temperatura pracy: do 300°C



Wykonanie materiałowe

  • Obudowa: żeliwo sferoidalne, stal, stal kwasoodporna
  • Rotor i zębnik: żeliwo sferoidalne, stal kwasoodporna
  • Wał: stal utwardzana, stal kwasoodporna



Sektory przemysłu

  • Przemysł chemiczny
  • Przemysł spożywczy
  • Przemysł papierniczy
  • Przemysł cukrowniczy
  • Przemysł petrochemiczny
