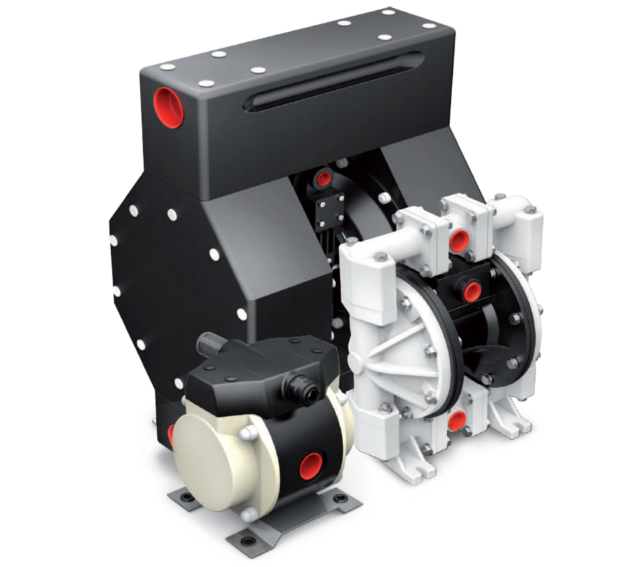

W działach utrzymania ruchu, zaopatrzenia i projektowania liczy się pompa, która poradzi sobie z rzeczywistym medium, nie komplikuje serwisu i bezpiecznie pracuje w procesie. Pompa membranowa spełnia te warunki, gdy instalacja pracuje z agresywną chemią, cieczami lepkimi, zawiesinami albo mediami z cząstkami stałymi. Analizujemy medium, warunki pracy i wymagania bezpieczeństwa, a następnie dobieramy rozwiązania dla zakładów produkcyjnych, firm projektowych i OEM w całej Polsce.

Gdzie pompa membranowa daje najwięcej korzyści
W aplikacjach procesowych pompy membranowe pneumatyczne sprawdzają się tam, gdzie istotne są samozasysanie, praca na sucho bez uszkodzeń i odporność materiałowa. Jedna konstrukcja może przetłaczać wodę, kwasy, zasady, kleje, żywice, emulsje, zawiesiny oraz media ścierne i lepkie. Zakres lepkości medium od 1 do 55 000 cPs pozwala obsługiwać zarówno lekkie ciecze, jak i gęste produkty procesowe. W wielu wykonaniach dopuszczalne są także cząstki stałe o wielkości do kilkunastu milimetrów.
Brak elementów wirujących zanurzonych w medium ogranicza zużycie przy cieczach zawierających cząstki stałe. Medium nie styka się ze źródłem napędu, więc łatwiej utrzymać czystość procesu i bezpieczeństwo chemiczne.
Jak pracuje pompa membranowa pneumatyczna
W praktyce pompa membranowa jest dwumembranową pompą wyporową napędzaną sprężonym powietrzem. Dwie membrany wykonują ruch posuwisto-zwrotny, a zmiana objętości komór roboczych wywołuje naprzemienne zasysanie i tłoczenie medium. Zawór zwrotny po stronie ssawnej dopuszcza ciecz do komory, a zawór zwrotny po stronie tłocznej kieruje ją dalej do instalacji.
Tak zbudowana pompa membranowa pneumatyczna nie wymaga klasycznego uszczelnienia wału ani smarowania części mających kontakt z medium. Dla użytkownika oznacza to prostszą obsługę, szybką wymianę membran, kul i siedzisk oraz mniejsze ryzyko wycieku.
Kiedy pompa membranowa wygrywa z odśrodkową lub tłokową
W linii technologicznej wybór pompy membranowej jest uzasadniony wtedy, gdy medium zmienia lepkość, zawiera cząstki stałe albo instalacja okresowo pracuje bez zalania. Pompa odśrodkowa pracuje najlepiej przy cieczach czystych i stabilnym punkcie pracy, natomiast układ membranowy lepiej znosi zmienne warunki. W porównaniu z pompą tłokową zyskują Państwo prostszy układ części mających kontakt z medium i łagodniejszy transport produktu, który nie powinien być agresywnie mieszany. Jeżeli jednak priorytetem jest całkowita szczelność układu przy mediach lotnych, agresywnych lub pracujących w wysokiej temperaturze, warto rozważyć pompy hermetyczne, które eliminują ryzyko wycieku dzięki konstrukcji bez uszczelnienia wału.
W strefach zagrożonych wybuchem znaczenie ma napęd na sprężone powietrze oraz wykonanie ATEX przeznaczone do takich obszarów. Taki dobór podnosi bezpieczeństwo bez wprowadzania elementów elektrycznych do obszaru procesu.
Jak dobieramy pompę do medium i instalacji
Dobór zaczyna się od parametrów procesu, a nie od samego przyłącza. Pompy membranowe pneumatyczne dobiera się z uwzględnieniem wymaganego przepływu, ciśnienia roboczego, temperatury, agresywności chemicznej oraz wielkości cząstek stałych. W praktyce spotykamy wydajności od kilku do ponad 1 000 l/min, zależnie od gabarytu i konfiguracji. Materiały części mokrej, czyli elementów mających kontakt z medium, dobieramy zależnie od procesu; najczęściej są to korpusy z aluminium lub PP oraz membrany z PTFE albo elastomerowe.
Jeśli planują Państwo nową instalację albo modernizację istniejącej linii, prosimy o przesłanie parametrów medium i wymaganej wydajności. Na tej podstawie przygotujemy konfigurację pompy oraz osprzętu.
Przy uruchomieniu sprawdzamy
Przed uruchomieniem instalacji weryfikujemy:
- zgodność materiałów korpusu, membran i zaworów z medium i temperaturą pracy,
- wydajność roboczą i ciśnienie wymagane na końcu rurociągu,
- jakość sprężonego powietrza oraz poprawność podłączeń ssawnych i tłocznych,
- potrzebę zastosowania tłumika pulsacji medium w celu stabilizacji przepływu.
Tłumik pulsacji medium ogranicza drgania instalacji, odciąża armaturę i poprawia powtarzalność dozowania. Przy dłuższych rurociągach ten element skutecznie stabilizuje proces, ale gdy aplikacja wymaga przede wszystkim bardzo dokładnego podawania reagentów, lepszym wyborem są pompy dozujące zaprojektowane do precyzyjnej regulacji wydatku.
Dlaczego ten typ pompy upraszcza eksploatację
W codziennej pracy pompa membranowa daje korzyści widoczne w utrzymaniu ruchu i dziale zakupów:
- umożliwia pompowanie cieczy agresywnych, lepkich i ściernych bez zmiany zasady działania,
- pracuje na sucho i samozasysa, co upraszcza rozruch oraz opróżnianie instalacji,
- ogranicza zakres obsługi serwisowej dzięki prostej budowie i niewielkiej liczbie części mających kontakt z medium,
- pozwala regulować przepływ przez zmianę zasilania powietrzem,
- nadaje się do chemii, przemysłu spożywczego, farmacji, kosmetyki, gospodarki wodno-ściekowej oraz energetyki.
W aplikacjach higienicznych, szczególnie przy doborze rozwiązań dla przemysłu spożywczego i farmaceutycznego, równie ważne jak wydajność są materiały części mokrej, łatwość mycia oraz bezpieczeństwo całego procesu.
Jeżeli potrzebują Państwo pompy membranowej do konkretnego medium lub procesu, zapraszamy do kontaktu z naszym zespołem. Dobierzemy rozwiązanie zgodnie z wymaganiami instalacji i warunkami pracy.
Najważniejsze informacje o pompach membranowych
Pompy membranowe pneumatyczne skutecznie przetłaczają media agresywne, lepkie, ścierne i zawierające cząstki stałe, dlatego dobrze sprawdzają się w wymagających procesach przemysłowych. Zapewniają samozasysanie, bezpieczną pracę na sucho i prostszą eksploatację, ponieważ nie wymagają uszczelnienia wału ani smarowania części mających kontakt z medium. Pompę membranową należy dobierać do rzeczywistych parametrów instalacji, uwzględniając przepływ, ciśnienie, temperaturę, skład chemiczny medium i wielkość cząstek stałych. Stabilność i bezpieczeństwo procesu zwiększają właściwy dobór materiałów, kontrola jakości sprężonego powietrza oraz zastosowanie tłumika pulsacji lub innego odpowiednio dobranego osprzętu.
FAQ
Co upraszcza eksploatację i co sprawdzacie przy uruchomieniu?
Prosta budowa bez uszczelnień wału, szybka wymiana membran, samozasysanie i praca na sucho. Przy uruchomieniu weryfikujemy zgodność materiałów, wydajność/ciśnienie, jakość powietrza, podłączenia i potrzebę tłumika pulsacji.
Jakie media i parametry obsługuje pompa membranowa?
Zakres lepkości 1–55 000 cPs, możliwość transportu cząstek do kilkunastu mm; nadaje się do kwasów, zasad, klejów, żywic, emulsji i mediów ściernych. Materiały mokre (PP, stal k.o., PVDF oraz PTFE) dobieramy do medium.
Kiedy pompa membranowa będzie lepszym wyborem niż inne pompy?
Gdy medium zmienia lepkość, zawiera cząstki stałe lub instalacja okresowo pracuje na sucho. Pompa membranowa radzi sobie z lepkimi, ściernymi i zmiennymi warunkami oraz nie miesza agresywnie produktu.
