Cylindryczne wymienniki ciepła

Cylindryczny, blokowy wymiennik ciepła zbudowany jest z okrągłych, grafitowych bloków.

Każdy blok wiercony jest w sposób krzyżowy, co umożliwia niezależny przepływ produktu oraz medium pomocniczego (grzewczego lub chłodzącego). Poszczególne bloki oddzielone są od siebie przy pomocy uszczelek wykonanych z PTFE. Cały zespół bloków przymocowany  jest natomiast za pomocą sprężyn. System uszczelnień działa w takim samym zakresie temperaturowym, jak cała jednostka i został tak dobrany, aby wystarczał na wiele lat eksploatacji. Dzięki innowacyjnym przegrodom, media pomocnicze mogą być przyjęte do procesu indywidualnie, co pozwala na zoptymalizowaną konstrukcję. Kompaktowa konstrukcja pozwala zminimalizować powierzchnię instalacyjną, a modułowa budowa zapewnia łatwe naprawy, czyszczenie oraz ułatwia ewentualną adaptację całej jednostki do zmienionych warunków procesu.

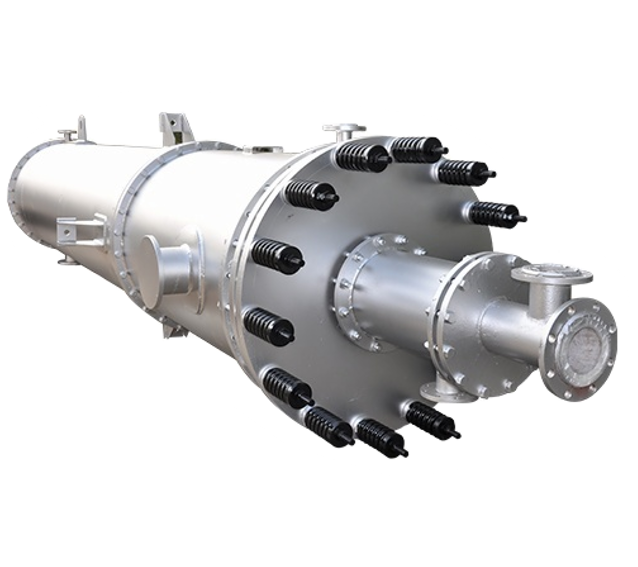

wilk 01

Zalety i korzyści

  • Duża wytrzymałość mechaniczna
  • Modułowa konstrukcja
  • Duża odporność na uderzenia
  • Budowa kompaktowa, zminimalizowana powierzchnia instalacyjna
  • Wysoka przewodność cieplna nawet przy niskich przepływach masowych
  • Niezawodne działanie
  • Łatwe naprawy i czyszczenie
  • Wykonanie według normy DIN lub ANSI



Parametry pracy

  • Temperatura pracy: od -20°C do 240°C
  • Ciśnienie robocze: 6 bar (na życzenie 10 bar)
  • Powierzchnia wymiany: od 5 do 500 m2
  • Średnica bloku: od 300 do 1 400 mm
  • Średnica kanałów procesowych: od 10 do 22 mm
  • Średnica kanałów pomocniczych: od 10 do 16 mm



Wykonanie materiałowe

  • Osłona: stal węglowa, stal kwasoodporna, specjalne wykonanie
  • Uszczelki: PTFE



Sektory przemysłu

  • Przemysł chemiczny
  • Przemysł petrochemiczny
