Prostopadłościenne wymienniki ciepła

Oprócz konstrukcji cylindrycznych, stosowane są również wymienniki prostopadłościenne, które zostały opracowane dla różnych aplikacji, takich jak kondensacja.

Umożliwiło to pomyślne wprowadzenie ich do przemysłu. W odróżnieniu od konstrukcji cylindrycznej, gdzie medium pomocnicze prowadzone jest przez stalową powłokę, w wymiennikach prostopadłościennych medium to transportowane jest z jednego bloku do drugiego przez kolanka i żeliwne tarcze. System ten jest bardzo wygodny w obsłudze, ponieważ każdy blok może być czyszczony osobno. Bloki mocowane są poziomo przy pomocy cięgien, do uszczelnienia stosowane są natomiast uszczelki wykonane z PTFE. Blokowe wymienniki ciepła często używane są jako skraplacz. Dzięki temu, że kondensat może zostać zgromadzony w dolnej części wymiennika, łatwo jest go usunąć.

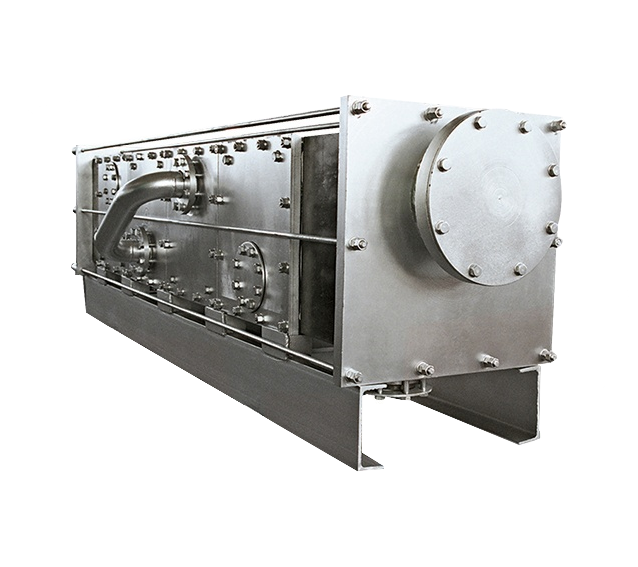

wilk 02

Zalety i korzyści

  • Bezpieczna eksploatacja
  • Łatwe naprawy i czyszczenie
  • Instalacja pozioma
  • Oba obwody odporne na korozję
  • Zoptymalizowane usuwanie kondensatu
  • Wykonanie według normy DIN lub ANSI
  • Nie nadają się dla aplikacji zparą wodną.



Parametry pracy

  • Temperatura pracy: od -20°C do 240°C
  • Ciśnienie robocze: 3 bar (na życzenie 10 bar)
  • Powierzchnia wymiany: od 5 do 300 m2
  • Średnica kanałów procesowych: od 10 do 20 mm
  • Średnica kanałów pomocniczych: od 10 do 14 mm



Wykonanie materiałowe

  • Osłona: stal węglowa, stal kwasoodporna, specjalne wykonanie
  • Uszczelki: PTFE



Sektory przemysłu

  • Przemysł chemiczny
  • Przemysł petrochemiczny
