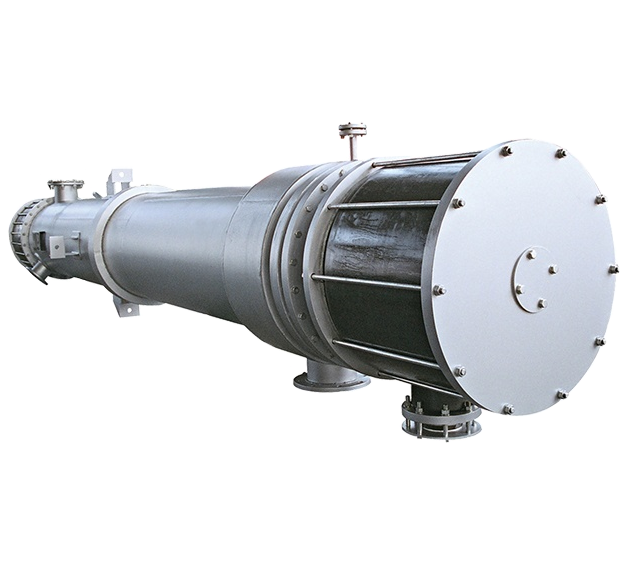

Płaszczowo-rurowe wymienniki ciepła

Płaszczowo-rurowe oraz rurowe wymienniki ciepła wykonane są z rur grafitowych, które podłączone są do grafitowych ścian sitowych.

Po stronie powłoki, rury wspierane są mechanicznie przez przegrody, które także kierują odpowiednio przepływem mediów. Wymienniki ciepła oferują niski spadek ciśnienia i są idealne dla aplikacji, gdzie występuje duży przepływ masy. W zależności od medium, dobierana jest odpowiednia średnica rur. Standardowo dostępne są dwa rozmiary, które są odpowiednie dla większości aplikacji. W celu uzyskania większej wytrzymałości mechanicznej, rury mogą być wzmacniane włóknami węglowymi. Są one stosowane w przypadku większych ciśnień i wyższych temperatur. Wymienniki te są bardzo łatwe w utrzymaniu. Mogą być również stosowane z powodzeniem jako chłodnice i skraplacze.

wilk 03

Zalety i korzyści

  • Łatwe w utrzymaniu
  • Niska siła oporu, gładka powierzchnia po stronie procesowej, mała krystalizacja
  • Wykonanie według normy DIN lub ANSI



Parametry pracy

  • Temperatura pracy: od -20°C do 200°C
  • Ciśnienie robocze po stronie płaszcza: 6 bar (na życzenie 8 bar)
  • Ciśnienie robocze po stronie rury: 4 bar (na życzenie 6 bar)
  • Powierzchnia wymiany: od 5 do 1 000 m2
  • Wymiary rury: 32/22 mm lub 50/36 mm
  • Długość rury: do 6 m



Wykonanie materiałowe

  • Osłona: stal węglowa, specjalne wykonanie
  • Uszczelki: PTFE



Sektory przemysłu

  • Przemysł chemiczny
  • Przemysł petrochemiczny
